Насосы Агидель 10: характеристики – Инструкция

На что обратить внимание при выборе скважинного насоса

Размышляя над тем, какой насос лучше для скважины, обратите внимание на следующие критерии:

Производительность. Насос для скважины должен покрывать минимум 50 % общего потребления воды в системе водоснабжения (умывальники, душевая кабина, мойка и т.д.) и при этом не превышать дебита скважины (чтоб не высасывал воду из скважины быстрее, чем она туда набирается). Дебит скважины можно посмотреть в паспорте установки скважины. Из таблицы ниже видно, сколько в среднем потребляет воды каждая точка водоразбора. Предположим у вас в доме есть умывальник, душевая кабина, туалет и стиральная машина. Тогда ваш насос должен производить минимум (600+720+720+420)/2 = 1230 л/ч. Таким образом можно точно рассчитать погружной насос для скважины. Какой лучше будет для вас, будет зависеть от ваших условий.

Потребитель	Расход л/мин	Расход м³/час
Умывальник с раковиной	10	0,6
Умывальная раковина	10	0,6
Ванна/гидромассаж	18	1,08
Душ	12	0,72
Туалет	7	0,42
Биде	6	0,36
Стиральная машина	12	0,72
Кухонная мойка	12	0,72
Посудомоечная машина	8	0,48
Водоразборный кран 1/2″	20	1,2
Водоразборный кран 3/4″	25	1,5

Максимальный напор. Это высота, на которую насос может поднять воду. Однако максимальный напор определяет не только высоту, на которую агрегат способен «закинуть» воду, но и давление, которое будет на выходе в конкретном пункте водоразбора. Так давление для обычной мойки нужно меньше, чем, например, для душевой кабинки. Поэтому стоит брать с запасом в 10 — 15 %. Например, если у вас насос будет погружен на 20 м в скважину, а поднимать воду нужно будет на второй этаж на 6 м вверх, тогда стоит брать насос с максимальным напором не меньше (20 + 6) + (20 +6) * 0,15 = 29,9 м. Ближайшим будет устройство с напором в 30 м.

Максимальная глубина погружения. Здесь имеется ввиду глубина погружения под воду, а не вообще в скважину. Предположим у вас скважина общей глубиной 50 м, но от поверхности до зеркала воды 20 м. Значит у нас 30 м водного пространства, и если вы хотите опустить агрегат почти до самого дна, тогда его максимальная глубина погружения должна быть не меньше 30 м.

Длина шнура питания. Шнур питания должен быть длиной не меньше общей глубины скважины (если опускать будете к самому дну) плюс расстояние до розетки. На первый взгляд это может показаться мелочью, но практика показала, что многие покупатели ошибаются с длиной шнура и затем начинают добавлять кучу переносок.

Защита от перегрева. У всех погружных насосов хорошо организована система охлаждения, так как устройство помещено в воду. Однако в условиях экстремальной работы двигатель все же может перегреваться. Если планируете нагружать агрегат по полной, тогда лучше купить модель с термореле, которое отключит конструкцию при перегреве двигателя.

Защита от сухого хода. Эта функция отключит устройство, если уровень воды в скважине упадет до критического уровня, чтобы оно не работало вхолостую. Очень полезная функция, особенно в периоды сезонного падения уровня воды.

Напряжение. Большинство бытовых насосов работает от обычных однофазных сетей, напряжением 220 В. Однако есть устройства, которые запитываются исключительно от 380 В. В большинстве своем это профессиональные агрегаты, поэтому в быту применять их нецелесообразно

Однако обращайте на этот показатель внимание, чтобы нечаянно не купить трехфазную модель. Количество ступеней всасывания

Одноступенчатые аппараты имеют одно колесо вращения внутри корпуса

Количество ступеней всасывания. Одноступенчатые аппараты имеют одно колесо вращения внутри корпуса

По мощности и производительности они значительно проигрывают многоступенчатым агрегатам, однако и стоят гораздо дешевле. Если у вас большая глубина скважины или необходимо использовать воду для орошения полей, тогда вам подойдут многоступенчатые скважинные насосы. Какой марки выбрать устройство? Если хотите сэкономить, то берите отечественные агрегаты.

Вышеприведенные критерии помогают понять, как подобрать насос для скважины. Теперь посмотрим на рейтинг лучших моделей 2019 — 2020 года.

Технические характеристики

Данный способ установки призван обеспечивать безопасность на высоком уровне, поскольку исключается контакт электропровода с жидкостью. Технические характеристики имеют следующие параметры:

• Мощность насоса — 700 кВт;
• Уровень подъема воды – до 30-ти метров;
• Средняя производительность – 3,3 куб. м/час;
• Вес 9 килограмм;
• Размеры 18х19х36 см;
• Используемое напряжение 220 в.

Эту модель можно встраивать в систему водоснабжения частного дома или применять для орошения дачного участка. Он полностью обеспечивает систему постоянным напором воды из скважины. Устанавливать агрегат нужно только горизонтально. Монтаж производиться на каком угодно расстоянии от воды. Модель «10» предназначена для круглогодичной работы. Но в зимний период потребуется утепление насоса.

Преимуществом данной модели является простота эксплуатации, некоторые особенности конструкции и индивидуальные характеристики:

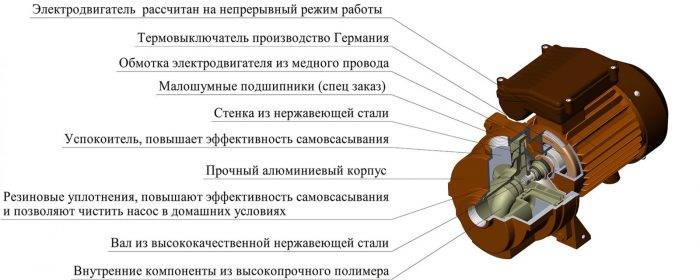

1. Двигатель предназначен для непрерывного режима работы;
2. Установленный термовыключатель (производства Германии) предохраняет механизм от перегрева;
3. Медный провод обмотки электродвигателя;
4. Подшипники с малошумными характеристиками;
5. Установленный успокоитель повышает эффективность всасывания;
6. Прочный корпус из алюминиевого сплава;
7. Качественные резиновые прокладки и уплотнители;
8. Вал насоса изготовлен из нержавейки;
9. Все внутренние составляющие из высокопрочных полимеров.

Устройство и принцип работы

Электронасосы “Агидель” имеют простую моноблочную конструкцию, свойственную всем центробежным поверхностным насосам.

Со времён первой версии “Агидель- БЦ” устройство агрегата осталось прежним, появилась только специальная защита от перегрева, позволяющая эксплуатировать насос без перерывов на протяжении длительного времени.

Электронасос с маркировкой М состоит из двух основных частей: электродвигателя и центробежного насоса. В “Десятке” набор из двигателя и центробежного насоса дополнен еще и струйным насосом.

На него возложено обеспечение “самовсасывания” воды, поставляемой в систему центробежным собратом.

Электродвигатель, который служит приводом для насоса, включает в себя статор со встроенным термопредохранителем, защищающим обмотку механизма от перегрева.

Также в состав электродвигателя входит ротор, подшипниковый щит, фланец. Охлаждение в процессе работы осуществляется крыльчатым вентилятором, который закрыт крышкой-колпаком.

Принцип работы насоса основан на действии центробежных сил, благодаря которым агрегат обеспечивает подачу воды. Источником центробежной силы является рабочее колесо, расположенное на валу ротора.

Во фланце находятся манжеты, которые защищают электродвигатель от попадания в него воды.

Схема устройства центробежного насоса Агидель МЭлектродвигатели всех модификаций насосов Агидель необходимо тщательно защищать от малейшего попадания воды – основной причины выхода их из строя.

Вода попадает внутрь насоса через приемный клапан, который также служит фильтром, препятствующим проникновению в насос посторонних предметов (крупных частиц, мусора, остатков породы и т.д.).

Этот клапан у модели “Агидель-М” играет роль запирающего клапана при заливке насоса перед запуском.

Разъём корпуса и фланец уплотнены резиновой прокладкой. Модель “М” дополнительно оснащена винтом для спуска воздуха. Для установки насоса в вертикальное положение в корпусе имеются крепёжные отверстия. Для горизонтального размещения служат отверстия в стойке.

Схема заземления электронасоса Агидель 10Насос “Агидель-10” оснащён четырехжильным питающим шнуром для подключения к электросети, который армирован вилкой с встроенным заземляющим контактом.

Нюансы монтажа и особенности эксплуатации

Теперь перейдем к правилам установки и эксплуатации оборудования.

Где устанавливать

Оборудование следует устанавливать на твердой ровной поверхности. От этого будет зависеть качество работы. Для защиты от осадков и прямых солнечных лучей рекомендуется сооружать специальные контейнеры либо устанавливать агрегаты в подсобных помещениях. Первый способ предпочтительнее, потому что из-за длинных труб или шлангов будет снижаться напор.

Обязательным условием нормальной работы насоса будет его установка на ровную твердую поверхность

Эти насосы не предназначены для использования зимой, но если другого варианта водоснабжения дома не предусмотрено, то надо найти для системы помещение, где температура не будет опускаться ниже нуля. Второй способ — выкопать яму ниже уровня промерзания земли, забетонировать ее, утеплить и поместить туда оборудование.

Некоторые умельцы прячут оборудование внутри самого колодца, соорудив для него крепкий плотик из материалов, не вступающих во взаимодействие с водой. Этот способ дает возможность искусственно увеличить высоту всасывания, но требует подключения к удлинителю, так как длины шнура не хватит, чтобы дотянуться до розетки (длина шнура от всего 1,5 м.).

При этом надо помнить, что место подсоединения к удлинителю должно быть тщательно заизолировано от влаги, а установка проводиться с обязательным заземлением.

Предварительная заливка воды перед запуском

Следует учитывать, что подключение насоса «Агидель-М» требует предварительной заливки системы водой. Работа «на сухую» выведет из строя механизм. Рассмотрим, как можно провести заливку системы на даче с использованием ручной колонки:

1. Открывают кран.
2. В емкость с водой опускают шланг от насоса.
3. Начинают качать ручной колонкой, чтобы создать в скважине вакуум.
4. Через шланг и насос вода из емкости начнет двигаться к скважине, вызвав движение воздушной крыльчатки.
5. Дожидаются, пока из колонки польется вода, и запускают агрегат.

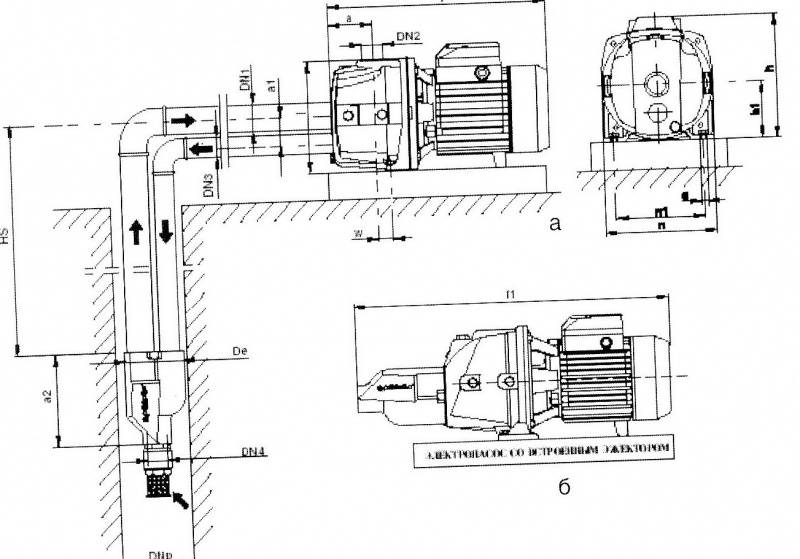

Вот как этот процесс демонстрирует схема запуска оборудования:

По такой схеме можно произвести запуск насоса от домашней скважины

Если используется насос «Агидель-10», то заливка не требуется. Вода при первом запуске появится не сразу, а в течение 5 минут. Таковы особенности самовсасывающих систем. И чем выше уровень воды в колодце, тем быстрее начнется подача.

Оценим параметры и качество скважины

Довольно часто вода приемлемого качества залегает в песчаных пластах на глубине от 10 до 30 метров. Проведение буровых работ такого рода не требует получения специального разрешения в отличие от обустройства глубоких артезианских источников.

Качество скважины зависит от таких параметров, как динамический и статический уровень, а также дебет, который определяется скоростью пополнения ее водой.

Динамический, то есть изменяющийся с течением времени уровень, образуется при работе насоса. Скорость уменьшения высоты водяного столба зависит от производительности помпы и дебета скважины, то есть естественной восполняемости жидкостью. Минимальный динамический уровень образуется при длительной непрерывной откачке воды из скважины, и этот параметр очень важен для правильного выбора насосного оборудования.

Устройства и основные узлы погружного насоса

В настоящее время в России можно найти гидроаппаратуру производителей Италии, США, Германии, Франции, Дании: ZDS, PEDROLLO, CALPEDA, WILO, Busch, GRUNDFOS, Tapflo и другие; российских компаний Джилекс, Ампика, Пинский ОМЗ, ГМС Ливгидромаш.

Погружные насосы предназначены для откачивания воды из скважин, колодцев или подвальных помещений зданий и при необходимости подачи её в разборную сеть водоснабжения. При этом рабочая область у них погружается в жидкость, из-за чего их так называют.

Существует несколько типов этих устройств:

1. Центробежные, у которых главным элементом является крыльчатка (рабочее колесо) или винт.Примером их могут служить «Водомет», «Водолей», «Вихрь», «Спрут».
2. Вибрационные, у которых во главе стоит поршень.Примером их может служить насос «Малыш».
3. Вихревые, похожие на центробежные, но отличаются большей круговой скоростью жидкости.Примером может служить вихревой насос «Вихрь».

К основным узлам центробежных аппаратов относятся:

• рабочее колесо или винт/шнек;
• электродвигатель;
• штанга;
• сальниковые блоки;
• соединительные муфты;
• подшипники.

К основным узлам вибрационных аппаратов относятся:

• корпус рабочей части;
• блок привода;
• электрическая катушка;
• поршень;
• диафрагма;
• клапан
• амортизатор;
• упор;
• муфта.

Познакомимся с типами поверхностных насосов для воды

Как размещаются поверхностные насосы, понятно из их названия – оборудование этого вида располагается на поверхности земли в любом удобном месте, рядом со скважиной глубиной до 10 — 15 метров. Заметим, что для относительно глубокой скважины порядка 30 метров, используются погружные насосы, с которыми можно ознакомиться в статье «Как правильно выбрать глубинный насос для скважины, какой лучше на глубине более 15-20 метров».

Перекачивающий агрегат поверхностного типа соединяется с водой шлангом или трубопроводом. В зависимости от особенностей конструкции различают следующие виды поверхностных насосов:

• ручные;
• центробежные;
• вихревые;
• эжекторные станции.

Вызывающие улыбку колонки, у которых необходимо качать длинный рычаг для извлечения воды, не потеряли своего значения и в настоящее время. Ручные насосы отличаются простотой устройства и чрезвычайной надежностью в эксплуатации. Поршень, воздушный и водяной клапан – вот и все элементы его конструкции. При перемещении рычагом поршня в колонку засасывается нужное количество воды.

В этом случае используется только мышечная сила, и обеспечена полная независимость от энергетических источников. Насосы такой конструкции просто незаменимы на дачных участках, к которым еще не подведено электричество. Объема воды, обеспечиваемого ручными колонками, бывает вполне достаточно для нужд небольшого хозяйства.

Наиболее широко в бытовых условиях применяется центробежный насос для скважины. В его конструкции применяется турбина с крыльчаткой. При быстром вращении лопастей центробежные силы отбрасывают поток жидкости к внешней поверхности корпуса турбины, а по центральной оси создается разрежение. За счет разницы давления в выходном контуре устройства создается необходимый для работы насоса напор воды.

В вихревом насосе используется крыльчатка особой формы. При ее вращении создается не только центробежное ускорение, но и формируется турбулентный поток жидкости, значительно повышающий ее напор в выходном контуре агрегата. Насосы подобной конструкции позволяют обеспечивать постоянное давление в обслуживаемой водопроводной магистрали, но их применение ограничивают особые требования к чистоте перекачиваемой жидкости. При ее загрязнении твердыми механическими частицами насос быстро выходит из строя.

Для поднятия воды из скважин глубиной порядка 10 — 15 метров используют эжекторные насосные станции. Их функционирование основано на прокачке жидкости с большой скоростью по трубе меньшего диаметра, установленной внутри основной водозаборной трубы. В результате в выходном контуре водозабора повышается давление за счет разрежения, создаваемого внутренним эжектором. Соответственно, увеличивается и напор, но производительность агрегата снижается вследствие того, что часть жидкости отправляется обратно для прохождения по эжектору.

Технические характеристики насосов Агидель

Электронасосы «Агидель» могут использоваться для перекачки воды из открытых водоемов, неглубоких водозаборных скважин, колодцев. Насосы способны работать длительное время, благодаря наличию специальной защиты от перегрева.

Серия #1 — модель Агидель-М

Электронасос «Агидель-М» относится к классу малогабаритных насосов, его вес составляет 6 кг, а размеры — 24х25 см. Агрегат используется для перекачки воды с температурой не более 35º С.

Высота всасывания, характерная для большинства модификаций М, не превышает 8 м. Однако если оснастить агрегат эжектором, то этот показатель увеличится до 15 м.

Между низом всасывающего клапана и дном водозаборного источника должно быть более 0,3 м. Перед запуском насос требует заливки водой.

Моноблочная конструкция насоса Агидель М включает две основные составляющие: центробежный насос и электродвигатель, рассчитанный на непрерывную работу (кликните для увеличения)

Максимальный напор воды, создаваемый насосом этой марки, составляет 20 м, производительность — 2,9 м3/час. Модель «М» относится к классу экономичного оборудования для перекачки воды, её потребляемая мощность — 370 Вт. Напряжение электросети — 220 В.

Электронасосы марки «Агидель» не предназначены для работы при минусовых температурах, поэтому для эксплуатации в зимнее время требуется утепление.

Например, при использовании насоса для скважины устраивают утеплённый кессон, заглубленный ниже уровня промерзания грунта.

Корпус насоса выполнен из высокопрочного алюминия, поэтому агрегат отличается малым весом, позволяющим устанавливать его практически на любые ровные поверхности

Серия #2 — модификация Агидель-10

В отличие от модели «М» электронасос «Агидель-10» – это более мощное и крупногабаритное устройство. Его вес — 9 кг, а размеры 33х19х17 см. Работа агрегата без заливки водой запрещена, в противном случае выходит из строя торцевое манжетное уплотнение.

Высота всасывания этой модификации 7м. Насос обеспечивает максимальный расчетный напор 20 м, представляющий собой сумму величин всасывания, нагнетания и потерь в трубопроводе.

Производительность составляет 3,6 м3/час. Способ установки — горизонтальный. «Десятка» потребляет ровно в два раза больше электроэнергии — около 700 Вт. Работает от однофазной электросети с напряжением 220В.

В отличие от предыдущей модели «Агидель-10» нельзя доукомплектовать эжектором. Корпус электронасоса выполнен из алюминиевого сплава.

Конструктивными частями насоса Агидель 10 являются электродвигатель, центробежный и струйный насос

Основные характеристики

Компактное устройство, работающее по центробежному принципу. Размещается на поверхности в вертикальном положении. Модель без эжектора предназначена для подъёма воды из колодцев глубиной до семи метров. А если с этим агрегатом использовать эжектор, эффективность насоса возрастёт вдвое, и хозяева смогут получать воду с глубины до 15 метров.

Движение воды обеспечивается при включении электродвигателя путём вращением вала с лопастями, расположенного на осевой втулке. Жидкость, находящаяся внутри насосной камеры, вытесняется в трубопровод под воздействием центробежной силы. А в центре рабочего колеса возникает зона пониженного давления, что обеспечивает непрерывное поступление воды из колодца через заборный шланг.

• создаётся напор в 20 метров;
• производительность – 2,9 кубометра в час;
• мощность – 370 Вт.

Достоинства:

• невысокая цена;
• возможность применения на достаточной глубине при использовании эжектора;
• простота в обслуживании и эксплуатации;
• высокая надёжность;
• невысокое энергопотребление.

агрегат боится сухого хода (необходимо заливать воду в начале эксплуатации).

Средняя цена от 4 500 рублей.

Это более мощная и габаритная модель самовсасывающего вихревого типа. Размещается на поверхности в горизонтальном положении. Главное достоинство агрегата – возможность «сухого старта». То есть, при первом пуске в насос не нужно заливать воду.

Корпус агрегата состоит из двух камер, как и у любого самовсасывающего насоса.

Включение насоса запускает вращение импеллера (рабочего колеса), которое создаёт вакуум и вызывает всасывание воздуха. Находящаяся в корпусе вода смешивается воздухом. Движение воды и воздуха создаёт зону разрежения, обеспечивающую всасывание жидкости через заборный шланг. Остатки воздуха выводятся через специальное техническое отверстие. Дальше агрегат функционирует как стандартный центробежный насос, действие которого было описано выше.

• напор до 30 метров;
• производительность – 3,3 кубометра в час;
• мощность – 700 Ватт.

• бюджетная стоимость;
• продолжительный срок эксплуатации;
• агрегат не боится сухого хода;
• простота в техническом обслуживании;
• надёжность.

• нельзя использовать на глубине больше семи метров;
• достаточно высокое энергопотребление.

Цена от 6 000 до 7 500 рублей.

Если сравнить технические данные, становится ясно, что второй насос обладает лучшей производительностью и способен создать больший напор. Основным достоинством модели первого типа является низкое энергопотребление (370 Ватт) и малый вес. С ним допускается использование эжектора, что актуально для владельцев скважин и колодцев глубиной в пятнадцать метров. Если мощность неосновной параметр выбора для хозяев при покупке насоса, можно смело приобретать более экономную и компактную модель. По качеству сборки и срокам эксплуатации агрегаты ничем не отличаются.

При установке насосов этой марки следует придерживаться трёх основных параметров:

• плюсовой рабочей температуры;
• максимально близкого расположения к источнику воды;
• ровной поверхности для монтажа.

Очевидно, что идеальным решением будет обустройство утеплённой кессонной камеры с ровным дном. В таких условиях оборудование сможет работать даже в зимнюю стужу. А близкое расположение к скважине или колодцу требуется ввиду чувствительности оборудования к глубине – это показатель от 7 до 15 метров, в зависимости от модели и наличия эжектора.

Допускается установка непосредственно на оголовок скважины или крышку колодца (это неплохое решение для летнего использования). Кессон обустраивается в пяти или десяти метрах от дома ниже точки промерзания грунта.

Неплохим решением будет монтаж на специальном плоту, который затем опускается в колодец. Но в этом случае возникнет проблема с подключением электрического кабеля. Его необходимо удлинить и обеспечить гидроизоляцию. Стандартная длина кабеля составляет 1,5 метра.

Специалисты рекомендуют использовать «Агидель-10» для установки в кессон или монтажа на плотик с целью круглогодичного использования. А для сезонного пользования следует применять «Агидель-М» – агрегат, требующий доливания воды перед пуском и крайне чувствительный к низким температурам воздуха. Его можно установить на ровной поверхности у колодца или прикрепить на специальный кронштейн у оголовка скважины.

На зиму насос демонтируется, высушивается и заносится для хранения в тёплое помещение.

Сравнение с импортными моделями

Конечно же, по показателям производительности и напора многие импортные водяные насосы превосходят агрегаты «Агидель». Однако и стоят эти отечественные устройства намного дешевле зарубежных.

Есть у европейских моделей еще один немаловажный недостаток: качеством сборки импортные насосы обычно отличаются действительно хорошим, однако при этом все они в большинстве случаев очень чувствительны к перепадам напряжения. Даже если такой насос и будет работать на даче, то с перебоями. К тому же и при поломке отремонтировать импортный агрегат очень трудно. Связано это, прежде всего, со сложностями в покупке запчастей. Ремонт насоса «Агидель» же в большинстве случаев дачник может выполнить без обращения в сервис — просто самостоятельно.

Погода в городе Агидель по месяцам (таблица)

Ниже представлена таблица погоды в городе Агидель по месяцам. В таблице вы найдете такие параметры климата в городе Агидель, как средняя температура в городе Агидель по месяцам

, средняя влажность в городе Агидель по месяцам, средняя скорость ветра в городе Агидель по месяцам,количество солнечных дней в городе Агидель по месяцам,количество дождливых дней в городе Агидель по месяцам и другую информацию.

Дайте нам знать, полезна ли Вам эта таблица?Полезная таблица (2486)Нет (435)

Месяц	Средняя температура	Средняя влажность	Скорость ветра	Количество дней
Ясно	Облачно	Пасмурно	Дождь	Снег
Январь	−10.8°С	81 %	3.6 м/с	3	20	6	1
Февраль	−8.6°С	81 %	3.5 м/с	4	18	6	1	1
Март	−2.7°С	77 %	3.6 м/с	7	16	4	2	1
Апрель	+4.8°С	67 %	3.7 м/с	10	13	5	2
Май	+14°С	56 %	3.3 м/с	13	13	3	1
Июнь	+17.2°С	62 %	3.2 м/с	12	15	3	1
Июль	+18°С	69 %	3.1 м/с	11	15	3	1
Август	+17.8°С	73 %	3.0 м/с	10	15	3	1
Сентябрь	+10.7°С	79 %	2.9 м/с	12	13	5	1
Октябрь	+3.7°С	81 %	3.9 м/с	6	15	6	3	1
Ноябрь	−3.1°С	83 %	3.3 м/с	5	19	4	2	1
Декабрь	−6.9°С	85 %	3.4 м/с	3	18	7	1	2

Внешняя и внутренняя стороны

При покупке насоса обязательно обращайте внимание на его технические характеристики. Они указаны в паспорте и на упаковке

Качественный насос агидель 10 или м обязательно продается в упаковке, на которой указан адрес производителя (Башкирия, г

Уфа), контактные телефоны, которые помогут вам обратиться к производителям в случае каких-либо неполадок, если, например, вам нужно будет производить те или иные манипуляции с насосом или когда потребуется ремонт насоса агидель

Качественный насос агидель 10 или м обязательно продается в упаковке, на которой указан адрес производителя (Башкирия, г. Уфа), контактные телефоны, которые помогут вам обратиться к производителям в случае каких-либо неполадок, если, например, вам нужно будет производить те или иные манипуляции с насосом или когда потребуется ремонт насоса агидель.

Что касается технических характеристик, то они в основном являются универсальными для насосов этого класса, будь то агидель м или какая-то другая форма насоса. Мощность его составляет 370 Вт, напряжение сети — 220 В. Уровень забора воды составляет 2,9 кубометра в час, напор — 22 л.

Говоря о внешних характеристиках насоса, нужно заметить, что он сохранил свои данные еще с тех времен, когда был создан первый такой насос, это примерно 40 лет назад. В комплекте с ним идут сразу же все необходимые составляющие для забора воды — нипеля и клапаны.

Цвет насоса агидель 10 остается неизменным на протяжении тоже огромного количества времени, он представлен яркой коричневой окраской, также на нем находятся коричневые, но немного темнее по тону, колпаки.

Что касается типа данного технического приспособления, то он является поверхностным вертикальным насосом центробежного типа. Корпус его является алюминиевым, все материалы для деталей (как внутренних, так и внешних) производятся исключительно в России. Колпак его выполнен из полипропилена, а внутренняя обмотка — из медной проволоки диаметром 5 мм.

Прошедшие испытания показывают, что данное средство для выкачивания жидкости может служить без перебоя в течение 5-6 часов, не выключаясь. Для того, чтобы работать было удобнее и безопаснее, насос оснащен специальным термо-предохранителем. Это необходимо для того, чтобы, если вдруг произойдет сильный перегрев в процессе работы, насос автоматически отключался. Далее, после того, как произойдет остывание прибора, его работа продолжится. Дополнительным плюсом выбора именно насоса агидель является то, что срок гарантии его достаточно существенен, он составляет 30 месяцев.

Выбираем наружный насос с учетом глубины

Выбирать наружный насос необходимо с учетом глубины расположения скважины на дачном участке. От этого параметра во многом зависит подбор технических характеристик перекачивающего оборудования. Для измерения глубины скважины в шахту опускается капроновая бечевка с привязанным на ее конце грузилом.

Определив глубину скважины, можно по этому параметру подобрать подходящее для данного случая насосное оборудование.

• обеспечиваемую насосом высоту водяного столба;
• удаленность потребителей от источника;
• объем расходуемой в течение часа воды.

Например, скважина глубиной в двенадцать метров находится на расстоянии четырнадцать метров от дачного домика. Домочадцы расходуют приблизительно пятьдесят пять литров воды в час. Следовательно, надо выбирать модель насоса с производительностью пятьдесят пять литров и высотой подъема водяного столба — не менее четырнадцати метров.

Назначение и сфера применения

Поверхностные насосы “Агидель” популярны у дачников и владельцев загородных домов. Агрегаты устанавливаются на ровную поверхность в специальных контейнерах, подсобных помещениях или под навесом для защиты от осадков и солнечных лучей.

Несмотря на приспособленность к работе с открытыми водоемами, желательно, чтобы перекачиваемая вода проходила предварительную фильтрацию. Например, при использовании агрегата для откачки воды из колодца, в нем рекомендовано устройство донного фильтра.

Галерея изображений

Фото из

Составные элементы насосов Агидель

Насос Агидель в системе водоснабжения

Использование насосного оборудования дачниками

Работоспособность и сроки эксплуатации нанесены на корпус

Сфера применения насосов достаточно ограничена, однако вполне удовлетворяет нужды владельцев:

• автономная система водоснабжения дома;
• орошение с/х культур;
• подача воды водопотребляющим бытовым приборам;
• наполнение/откачка бассейнов и резервуаров;
• подача воды из колодца, скважины, открытого водоёма.

Насосы “Агидель” не рекомендуется применять для откачки воды из затопленных подвалов, т.к. в большинстве случаев вода будет содержать крупные взвешенные частицы, которые быстро выведут агрегат из строя.

Ваш насос перестал качать воду и вы не знаете что делать? Возможно вам будет полезна информация о ремонте насоса бренда “Агидель”.

Если вы планируйте эксплуатацию насоса в зимний период, то необходимо позаботиться об устройстве утепления, чтобы температура среды, окружающей насос, была выше нуля

Устройство и принцип работы

Электронасосы «Агидель» имеют простую моноблочную конструкцию, свойственную всем центробежным поверхностным насосам.

Со времён первой версии «Агидель- БЦ» устройство агрегата осталось прежним, появилась только специальная защита от перегрева, позволяющая эксплуатировать насос без перерывов на протяжении длительного времени.

Электронасос с маркировкой М состоит из двух основных частей: электродвигателя и центробежного насоса. В «Десятке» набор из двигателя и центробежного насоса дополнен еще и струйным насосом.

На него возложено обеспечение «самовсасывания» воды, поставляемой в систему центробежным собратом.

Электродвигатель, который служит приводом для насоса, включает в себя статор со встроенным термопредохранителем, защищающим обмотку механизма от перегрева.

Также в состав электродвигателя входит ротор, подшипниковый щит, фланец. Охлаждение в процессе работы осуществляется крыльчатым вентилятором, который закрыт крышкой-колпаком.

Принцип работы насоса основан на действии центробежных сил, благодаря которым агрегат обеспечивает подачу воды. Источником центробежной силы является рабочее колесо, расположенное на валу ротора.

Во фланце находятся манжеты, которые защищают электродвигатель от попадания в него воды.

Электродвигатели всех модификаций насосов Агидель необходимо тщательно защищать от малейшего попадания воды — основной причины выхода их из строя

Вода попадает внутрь насоса через приемный клапан, который также служит фильтром, препятствующим проникновению в насос посторонних предметов (крупных частиц, мусора, остатков породы и т.д.).

Этот клапан у модели «Агидель-М» играет роль запирающего клапана при заливке насоса перед запуском.

Разъём корпуса и фланец уплотнены резиновой прокладкой. Модель «М» дополнительно оснащена винтом для спуска воздуха. Для установки насоса в вертикальное положение в корпусе имеются крепёжные отверстия. Для горизонтального размещения служат отверстия в стойке.

Насос «Агидель-10» оснащён четырехжильным питающим шнуром для подключения к электросети, который армирован вилкой с встроенным заземляющим контактом

Как монтировать

Устанавливают насосы «Агидель» только над поверхностью воды. Глубинные и погружные модели Уфимский завод не выпускает. При монтаже в колодец производитель рекомендует, помимо всего прочего, обустроить над агрегатом «домик» для защиты его от атмосферных осадков. Можно также сделать небольшой деревянный плотик, пустить его плавать по поверхности воды и установить на него насос. В этом случае для защиты будет достаточно и обычной колодезной крышки.

И горизонтальные, и вертикальные модели «Агидель» часто используют для забора воды из не слишком глубоких скважин. В этом случае агрегат устанавливается в кессон. При желании на него можно дополнительно вмонтировать реле давления. В этом случае насос будет включаться и качать воду просто при открытии крана в доме.

Видео по монтажу и запуску насоса Агидель

Многие владельцы умудряются прятать насосы внутри колодцев, сооружая плотик из материала не подверженного коррозии. Такой скважинный способ установки позволяет использовать короткий всасывающий шланг и избавляет от необходимости постоянно контролировать уровень воды. Но при этом придется увеличить длину электрического шнура. Поскольку на насосе имеется шнур длиной 1, 5 метра, то лучше установить провод достаточной длины, и проложить его так, чтобы исключить случайные повреждения.

Перед началом монтажных работ внимательно ознакомьтесь и инструкцией, чтобы учесть все требования и рекомендации для обеспечения долгой и надежной работы агрегата.

Подготовка к запуску

Модель 10 не требует предварительной заливки системы. Она имеет достаточную мщность, чтобы создать разряжение в подводящей трубе. При первом включении вода не будет подниматься по трубе сразу. Ведь Агидель 10 – это самовсасывающий насос и поэтому следует подождать 3-5 минут для того, чтобы система заполнилась, и появился водяной напор.

Модель Агидель М требует предварительной заливки водой перед пуском. Это нужно обязательно помнить. В противном случае есть риск вывести из строя механизм. Рассмотрим метод заливки агрегата, установленного на ручной колонке:

• Открывается кран насоса;
• Отводной шланг опускают в емкость, наполненную водой;
• Качаем воду колонкой в ручном режиме для создания вакуума в скважине. Жидкость из емкости начинает движение к скважине, вызывая вращение крыльчатки насоса;
• Продолжаем качать до момента, пока вода не польется из колонки, и запускаем агрегат.

Если же насос установлен возле емкости или водоема, то нужно просто заливать воду в подводящий шланг до того момента, пока она не потечет из подающей магистрали. Затем быстро опустить подводящий патрубок в воду и включить агрегат.

Слабая подача воды

Одна из основных причин плохой подачи воды – качественные характеристики заборного шланга. Дело в том, что внутри шланга создается достаточно мощное разряжение, которое способно сжимать стенки шланга. В данном случае следует применять либо металлическую или пластиковую трубу. Можно использовать специальный армированный шланг.

Другая самая распространенная причина слабого напора – износ или повреждение сальников. В таком случае их потребуется заменить. Благо производитель позаботился и об этом. К каждому насосу прилагается подробная инструкция, где описывается ремонт и технические характеристики агрегата.

Видео по ремонту насоса Агидель

Порядок действий при замене сальников:

1. Демонтируется верхняя часть защитного кожуха насоса;
2. Снимается уплотняющая прокладка и нагнетающая улитка;
3. Ослабляется гайка крыльчатки с целью получения доступа к якорю насоса;
4. Ось якоря аккуратно выбивается из крыльчатки через бронзовую или латунную прокладку;
5. Меняется сальник и (если необходимо) уплотнительная прокладка;
6. Сборка проходит в обратной последовательности.

Производительность насоса, как агрегата центробежного действия зависит в большей степени от сопротивления системы труб и высоты, на которую предполагается подавать воду. Поэтому при выборе модели насоса для скважины или для водоема следует учитывать условия, в которых будет работать агрегат. Если придется работать на максимуме, то производительность, естественно, будет отличаться от параметров, указанных заводом изготовителем. При минимальном сопротивлении и напор, и производительность насоса может быть гораздо выше заявленной в паспорте.
